    Contenido:
    GBA

    -GBA SP2 (iluminación trasera)
    - Abriendo el GBA SP
    - Los botones L y R no funcionan
    - Accediendo al LCD
    - Desmontando la carcaza

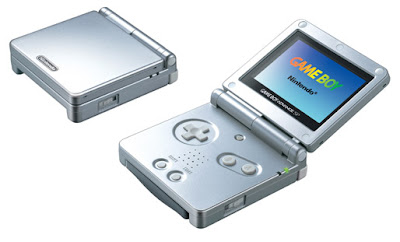

    Game Boy Advace SP con iluminación trasera

    Abriendo el GBA SP

    Primero que nada, volteamos el GBA SP:

    Aflojamos el tornillo para poder retirar la tapa de la batería. OJO, el tornillo no sale del todo, está fijado con una arandela a la tapa.


    Sacamos la batería del compartimiento para poder tener acceso al tornillo debajo de ella. Hay que retirar los 5 tornillos marcados con un desarmador "triwing".

    Levantamos la parte trasera del GBA SP para tener acceso a la placa madre:

    Ahora con un pequeño desarmador de cruz retiramos los tres tornillos marcados:

    Levantamos la placa madre con cuidado:

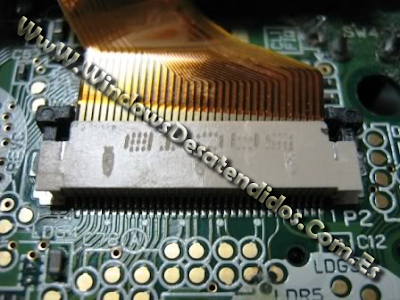

    Con ayuda de una navaja o un desarmador plano levantamos las trabas que sostienen el cable flex del LCD:
    Sacamos el cable flex y ahora la placa madre está libre para poder trabajar en ella. Tengan cuidado con todas las pequeñas piezas para no perder ninguna:


    Los botones L y R no funcionan

    Está es sin duda el desperfecto mas recurrente que se presenta en los GBA SP. Normalmente se debe a dos razones:

    1) Suciedad en el área del botón:

    Simplemente le pasamos un cepillo con un poco de agua y jabón para limpiar el área.

    2) El microswitch está dañado:
    Normalmente cuando el microswitch está dañado es notable a simple vista (el botón esta chueco o no tiene resorte) pero en ocaciones aún si se ve en optimas condiciones puede que internamente este roto.

    En tal caso simplemente hay que desoldarlo y colocar uno nuevo. No desesperes si tu tienda de electronica habitual no tiene el mismo modelo. No necesariamente debe ser exactamente igual, puedes colocar uno que no tenga retensor:


    Accediendo al LCD

    Primero hay que retirar un tornillo que usualmente está oculto por el cable flex:
    Retirando dicho tornillo podemos desmontar la tapadera del lado contrario:
    Ahora volteamos el GBA SP. Hay que quitar cada uno de los tapones de goma:

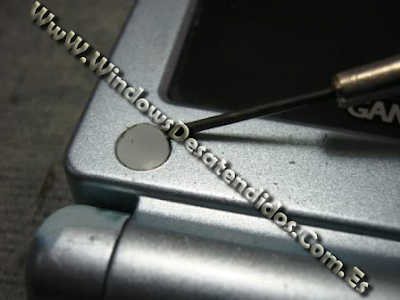

    La mejor manera que he encontrado para hacerlo sin dañar las gomas es encajando un desarmador plano pequeño hacia afuera de la goma. Una vez que tocamos el fondo doblamos el desarmador hacia adentro y sacamos la goma:


    Después de quitar las gomas destornillamos los 5 tornillos expuestos:

    Volvemos a voltear el GBA SP y retiramos la tapa para tener acceso al LCD:

    Una vez que vuelvan a armar el GBA SP recuerden que el cable flex debe llevar una vuelta:


    Desmontando la carcaza

    Si desean desmontar completamente la carcaza ya sea porque quieren limpiar a fondo ésta o porque van a cambiarla hay que realizar un paso adicional:

    Cuidado: El realizar incorrectamente este paso puede barrer los pernos de su GBA SP y la pantalla no se mantendrá en su posición abierta.


    Primero que nada necesitaremos una pluma BiC y le quitamos el tubito de tinta. Colocaremos al GBA SP en su posición cerrada y con la pluma BiC empujamos el perno hasta que sintamos que topa con algo. OJO, no deberian aplicar mucha fuerza para hacer esto. Si no sale con suavidad no sigan pues pueden barrer el perno.
    Se usa la pluma BiC porque para sacar el perno se requiere presionar en dos pestañas al mismo tiempo:
    Después de empujar el perno hasta donde topa ponemos el GBA SP en posición abierta y empujamos el perno el resto del trayecto con un desarmador delgado:

    Nuevamente les advierto que no se necesita mucha fuerza para sacarlo. Si forcejean al tratar de hacerlo NO SIGAN.
    El perno tiene una tapadera de color que se puede retirar:
    Para colocar de vuelta los pernos hay que repetir la operación de manera inversa.

    Les dejo este manual para reparar problemas sencillos en su GBA SP y que si es muy util para todos los que tenemos este juego portatil, por el hecho de que si esta dañado podemos darle vida de nuevo o si estaba fallando podemos disfrutarlo a full otra vez.

    Salu2! y espero les sea de utilidad.
